LCB-9400系列不锈钢椭圆齿轮流量计 LCG-9300系列铸钢椭圆齿轮流量计
|
LCB-9400系列不锈钢椭圆齿轮流量计(以下简称9400流量计)和LCG-9300系列铸钢椭圆齿轮流量计(以下简称9300流量计)，系引进美国布鲁克斯(BROOKS)仪表公司的技术和设备联合制造的产品。9400流量计和9300流量计是容积式流量计，用于直接测量流经管道内液体的瞬时流量和总量，具有测量精度高，使用寿命长，压力损失小，适应性强，容易安装和维修等特点。该流量计除有直读式计数器显示流量总量外，还可配上脉冲发讯器或智能电子表头，将流量信号输入计算机或显示仪，实现流量的远距离显示和控制。 9400流量计和9300流量计适用于石油、化工、制药、轻工、制糖、食品、交通、储运、贸易等行业的流量的精确计量。9400流量计的过流零部件采用316或304不锈钢，除一般介质适用外，大部分腐蚀性介质也适用。 9300流量计的过流零部件为35号铸钢，适用于无腐蚀性的一般介质。 |

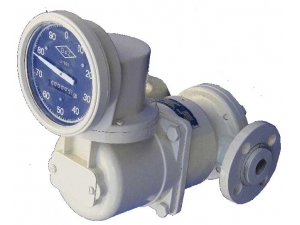

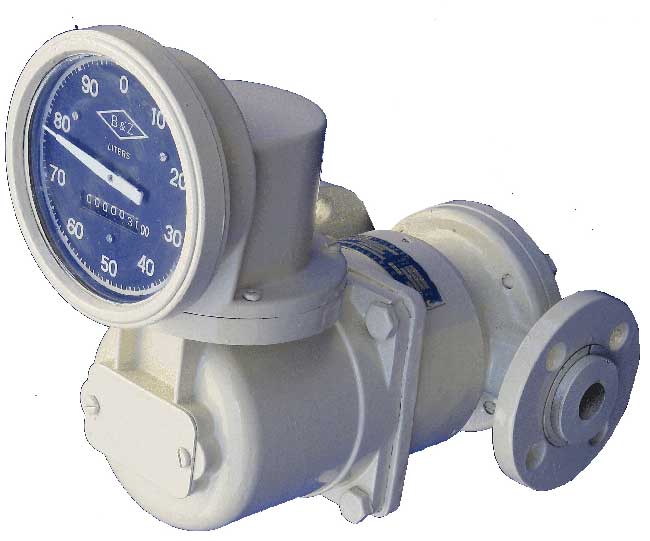

图1-1 椭圆齿轮流量计(曲表头) 图1-2 椭圆齿轮流量计(大度盘表头) 图1-3 椭圆齿轮流量计(电子表头) |
工作原理 流量计对流量的测量是在流量计本体测量室内完成的。本体里有一对互相啮合的椭圆齿轮，它们在流量计进出口之间的压力差作用下而交替地互相驱动，见图2。椭圆齿轮中的一个顺时针方向旋转，另一个逆时针方向旋转。这种互相驱动的传动，提供了力矩几乎不变的平滑转动，没有停滞点。这对椭圆齿轮每旋转一周，排出四个月牙形空腔体积的液体。很显然，流量的大小，与椭圆齿轮转速成正比。椭圆齿轮的转动，通过内外磁体的耦合作用，使与介质隔离的磁轴转动。该转动经减速机构减速后，与直读式计数器连接，可读出被测液体的总量；与脉冲发讯器连接，脉冲发讯器可将机械信号转换成电信号并向外输出，显示仪将接收的电信号进行换算并显示出被测液体的瞬时流量和总量；与智能电子表头连接，则可一体实现多功能现场显示和多种电信号远传。 |
图2 椭圆齿轮工作原理示意图（流体流向：从左到右） |
表1 LCB-9400流量计流量范围（准确度0.5级） 注：（1）间断：指每天工作8～10h定量工作累计10h。（2）极限：指短时间(4h以下)高流量状态下的最大流量能力。（3）A(C)温超低粘：指A级(或C级)温度超低粘度。（4）A(C)温低粘：指A级(或C级)温度低粘度。（5）A温标粘：指A级温度标准粘度。（6）C温标粘：指C级温度标准粘度。（本注释于表1、表2、表3、表4均适用） |

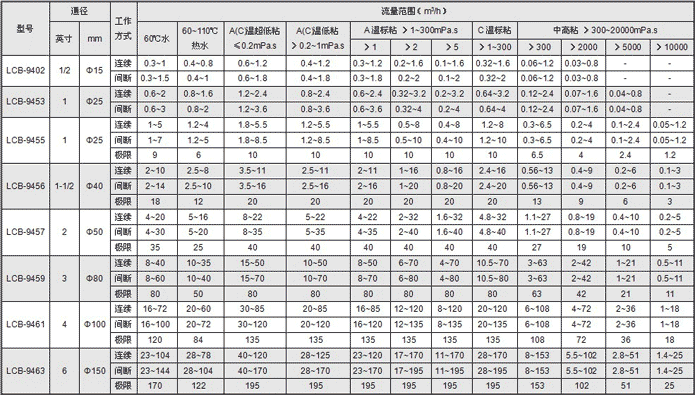

表2 LCB-9400流量计流量范围（准确度0.2级）
|

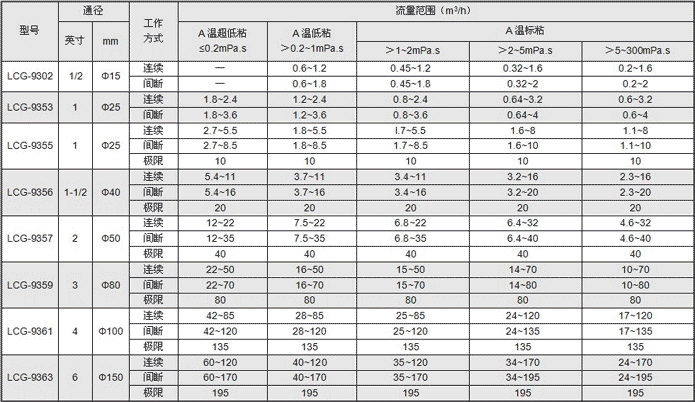

表3 LCG-9300流量计流量范围（准确度0.5级）  |

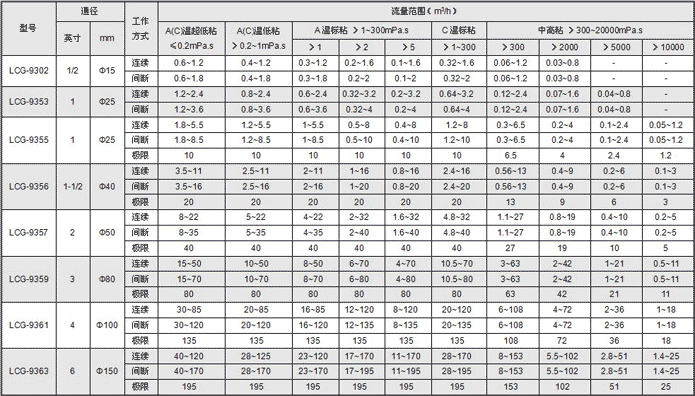

表4 LCG-9300流量计流量范围（准确度0.2级）
|
规格和性能参数 ◆ 公称通径及流量范围 C级：110~200℃ ◆ 介质粘度 超低粘度：≤0.2mPa.s； 低粘度： ＞0.2~1.0mPa.s； 标准粘度：＞1.0~300mPa.s； 中粘度： ＞300~500mPa.s； 高粘度： ＞500mPa.s。 ◆ 公称压力 典型为2.0MPa，5.0MPa； 可提供1.0MPa，1.6MPa，2.5MPa，4.0MPa，6.4MPa备选。 ◆ 压力损失 水最大流量时，小于0.02MPa； 介质粘度在300mPa.s以下时，小于0.1MPa。 ◆ 连接方式 活动法兰连接。法兰尺寸按GB/T 9116-2010标准；也可按用户要求提供。 |
|

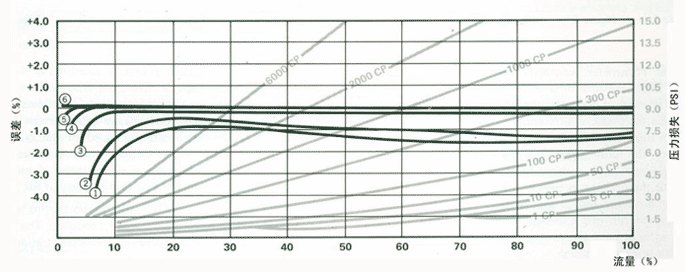

图3 不同粘度下流量计精确度、压力降与流量关系图 |
◆ 流量计外形尺寸

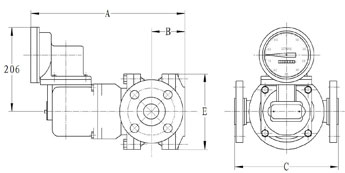

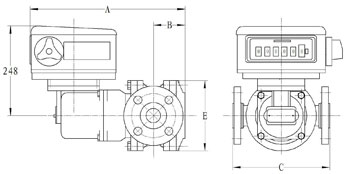

图4-1 流量计配曲表头图 图4-2 流量计配大度盘表头

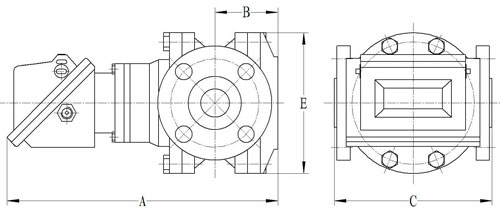

图4-3 流量计配智能电子表头 |

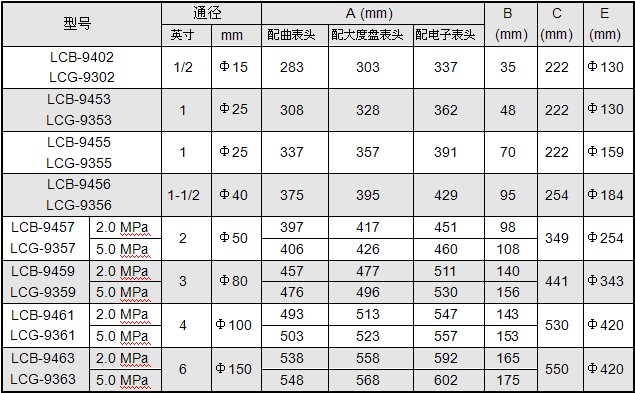

表5 流量计外形尺寸
|

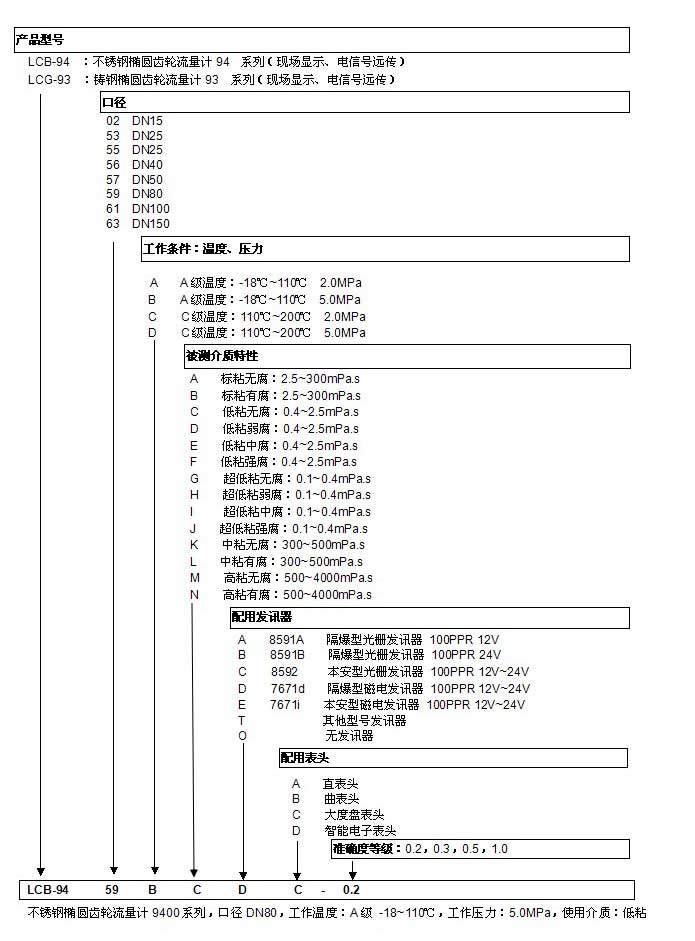

流量计命名方法
|
流量计安装 流量计安装见图5-1、图5-2。 a．流量计的安装，应可能避开机械振动大、温度高、磁场干扰强的环境，而选择易于维修的位置。 b．在新管道上安装流量计时，为了避免管道中的杂质进入流量计，可先用一根管子代替流量计，对管道进行彻底清洗，然后再换上流量计。 c．根据实际情况，流量计可在水平管道上安装，也可在垂直管道上安装。但不论那种方式安装，椭圆齿轮轴必须处于水平状态。 d．流量计安装一般要设旁路管道。水平安装时，流量计要安装在主管道中，见图5-1。垂直安装时，流量计要安装在旁路管道中，以防杂质直接掉入流量计内，见图5-2。 e．安装时，流量计本体上的箭头方向应与液体流动方向一致。 f ．流量计两端管道要同心，与流量计连接时，密封垫圈不能突入液体内。 g．被测流体含有气体时，流量计前应安装消气器。 h．一般情况下，流量计前都应安装过滤器。 i ．流量计调节阀应安装在流量计下游侧。 |

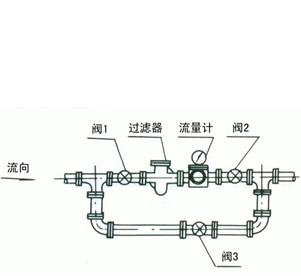

图5-1 流量计水平管道安装示意图 |
图5-2 流量计垂直管道安装示意图 |
