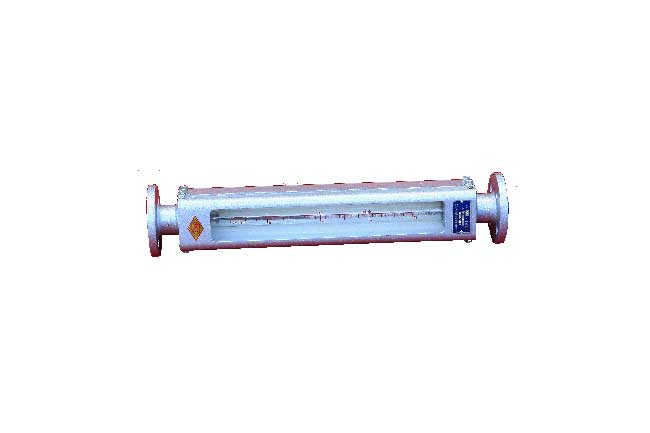

LZB系列玻璃转子流量计


LZB-F系列玻璃转子流量计

工作原理
    如图2，在垂直的透明玻璃锥管（以下简称锥管）内，装有可上、下移动的浮子。当流体自下而上流经锥管时，被浮子节流，在浮子上下游之间产生差压。浮子在此差压作用下上升。当使浮子上升的力与浮子所受的重力、浮力及粘性力三者的合力相等时，浮子处于平衡位置。这表明流经流量计的流体流量与浮子的上升高度，亦即与流量计的流通面积之间存在一定的比例关系。因此，浮子平衡位置高度可作为流体流量量度。浮子最大直径为工作直径。工作直径锐边定为读数的位置。
　　流经流量计的流体的容积流量用下式表示。

结  构
　　流量计由锥管，浮子，与管道连接的上、下基座和上、下止挡等组成。
　　流量计的安装形式有A型（I）和D型（J）。
      流量计的连接方式有软管连接（y），法兰连接（F）和螺纹连接（R）。
　　LZB系列和LZB-F系列玻璃转子流量计的基本结构型式有AY、DY、AF和DF。根据用户需要，其他结构型式亦可定制。各种结构型式流量计的基本尺寸及安装尺寸见图2～图8。


规格和性能参数
　　规格和性能参数见表1和表2。

流量计的选择、安装和使用

流量计的选择
    选择流量计应遵循如下原则：
    使用要求的精确度较低，一般可选用互换或不标定的流量计，使用要求的精确度较高，应选用单独标定的流量计。
    被测流体的流量范围必须在流量计的测量范围之内。
    流量计的误差是按引用误差表示的，为保证测量有足够的精确度，被测流体的常用流量必须在流量计流量上限值的60%以上。
    根据被测流体是液体还是气体，分别选用液体流量计和气体流量计。
    被测流体如何具有腐蚀性，应选择耐该流体腐蚀的耐腐蚀型流量计。
    选用流量计时，应慎重考虑浮子、基座、止挡等过流零部件的材料是否满足被测流体的要求。为此，请用户在订货合同上写明被测流体的名称，浓度和工作条件。
    对温度、压力和耐腐蚀性能有特殊要求时，可直接与本厂磋商解决。


流量计的安装
    安装流量计前，应先将流量计中为使浮子在运输过程中不动而加的充塞物、顶杆取出，并检查锥管是否破损，浮子是否能上下自由移动。
    为了便于在使用过程中更换浮子和其他零部件，安装流量计处应留有足够的空间。
    根据检验、修理、更换流量计和清洗管路的需要，必要时应按图10的任一旁路型式安装旁路管。
    新装管路在安装流量计之前应将管道冲洗干净。
    流量计安装时，应切实固定连接流量计的管件，以免管件产生的应力传递到流量计的锥管上。
    大口径流量计，为避免管路弯曲造成损坏，必要时流量计应固定支承。
    管路中如有倒流，特别是水锤作用，为防止损坏流量计，应在流量计下游阀门之后安装单向逆止阀。
    如被测流体含有较大颗粒或肮脏，应根据需要在流量计上游安装过滤器。
    如被测流体含有气泡，应根据需要在流量计上游设置排气口。
    如被测流体的流动为脉动流，造成浮子波动不能正确测量时，流量计上游应设置适当尺寸的缓冲器或定值器，以消除脉动。
    流量计应垂直安装，流量计中心线与铅垂线的夹角不超过5°。
    流量计装入管路时，应使流量计的最小分度值处于下方。
    流量计上游应安装阀门，流量调节阀建议安装在流量计下游5~10倍公称通径处。


流量计的使用
　　　流量计使用时，应先缓慢开启上游阀门至全开，然后用流量计下游的调节阀调节流量。流量计停止工作时，应先缓慢关闭流量计上游阀门，然后再关闭流量计下游的流量调节阀。
　　　示值的读取，必须待流量计指示稳定后，方能读取示值。
　　　流量计使用时，应避免被测流体温度急骤变化。
　　　如锥管和浮子沾污，应及时清洗。
　　　浮子工作直径和测量锐边，如有损伤，应重新标定。
　　　使用过程中如发现浮子被卡住，绝不可用任何工具敲击锥管，可用拆卸管道或晃动管道的方法消除。
　　　使用中的流量计，应定期进行肉眼检查，如发现有渗漏，应先将流量计减压，然后均匀地紧固密封压盖。此时应注意避免密封压盖过紧而夹碎锥管。
　　   流量计使用过程中，必要时应更换锥管旁边的密封圈。

表1  LZB系列玻璃转子流量计基本参数表

表2  LZB-F系列耐腐蚀玻璃转子流量计基本参数表
