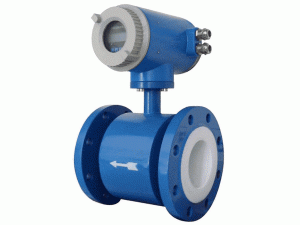

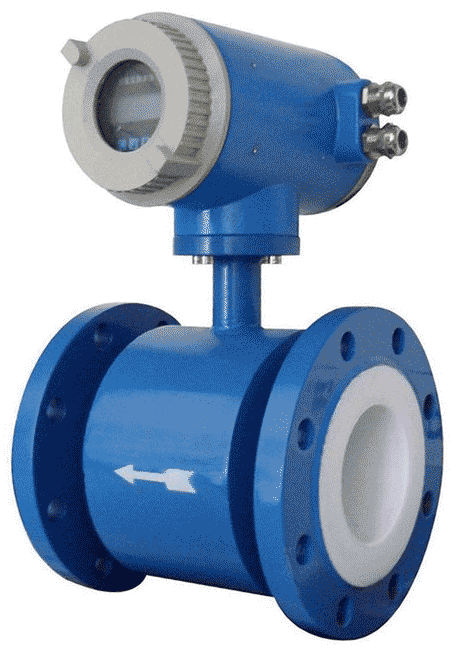

电磁流量计

产品分类：电磁流量计
点击次数:2895
更新时间:2013-07-11
【打印此页】【关闭】

详细信息：

LD电磁流量计

工作原理

　电磁流量计中，流过的导电流体，以流速V作
切割磁场B磁力线运动，根据法拉第电磁感应定律，
在两个电极之间感应电动势E产生电压U。因为管
道内径D恒定，励磁电流不变，磁通密度B恒定，
故U和Q为线性关系，即体积流量正比于电极间
电压，测出U值，经过电路转换，即可显示出体积
流量Q值。
　　公式如下：　　U = KBDV ………………………… ①
　　式中：U——两电极间信号电压(V)
          B——磁通密度(T)
          D——测量管内径(mm)
          V——平均流速(m/s)
          K——比例系数
    若瞬时流量为Q，则有
    Q = [πD / (4KB)]·U …………… ②

规格和技术指标

1．执行标准：JB/T928-2000电磁流量计。
2．公称通径及内衬材质：
     管道式聚四氟乙烯：
   10,15,20,25,32,40,50,65,80,100,125,
150,200,250,300,350,400,450,500,600
　管道式橡胶：
　 40,50,65,80,100,125,150,200,300,350,
400,500,600,800,1000,1200
　注：特殊规格订货时协商。
3．流量范围：见表1。
4．准确度等级：管道式：0 5级；1.0级
5．与介质接触的内衬材质对应流体温度：
8．输出信号：4~20mA（负载电阻0～750Ω）；
     脉冲信号（0~1kHz）。
9．智能转换器功能：现场LCD显示瞬时和累计流量等；
     全汉字菜单操作；导电率、励磁电流检测

   普通橡胶：-20~60℃
    高温橡胶：-20~90℃
    聚四氟乙烯：-30~100℃
   高温聚四氟乙烯：-30~180℃
6．额定工作压力
    DN10~DN65：≤2.5MPa
    DN80~DN150：≤1.6MPa
    DN200~DN1200：≤1.0MPa
　超出正常工作压力订货时协商。
7．供电电源及消耗功率：
　电源：AC：85~265V，45~63Hz；
　　　　 DC：≤35V；功耗：≤20W。

等自检和自诊断功能；0~500Hz脉冲输出，正反向
流量检测输出；多种报警；可选MODBUS、
RS232、RS485或REMOTE(HART)通讯接口。

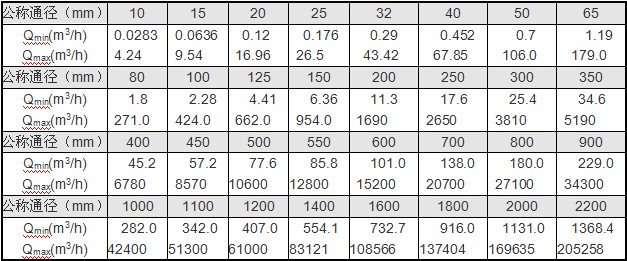

表1 流量范围

注：流量测量范围对应流速范围是0.3~15 m/s。

适用范围
　　1．被测液体应是导电流体，其电导率一般应大于5μS/cm。因而，除纯石油制品、蒸馏水等非导电流体外，都可使用。如：各种酸、碱溶液，水及饮料，啤酒、麦芽汁、牛奶、水果酱、金属盐溶液、农药、矿浆等。对于其中含有固体杂质的导电液体亦可同样计量。
　　2．根据介质腐蚀性的不同，选择不同材质的电极。标准型产品电极材质是SUS304不锈钢，或含钼不锈钢0Cr18Ni12M02Ti，可适应大多数场合。个别特殊场合，采用特殊型产品，电极材质为钽氏B，钽氏C等。如盐酸选钽氏B，乙酸、乙醛选钽氏C，硝酸、硫酸、王水选钽Ta。
　　3．环境温度一般为-25~60℃，相对湿度为5％～95％。
　　4．避免日晒雨淋，要有遮阳挡雨设施。

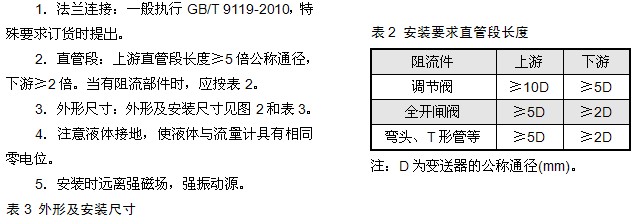

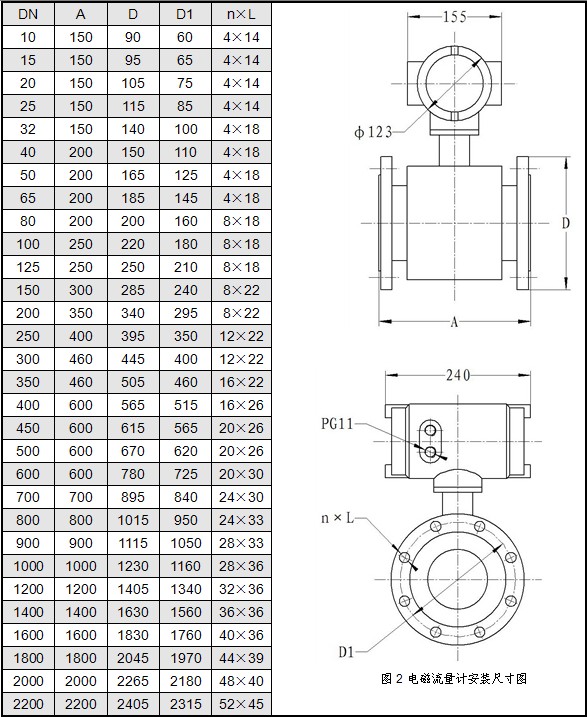

外形尺寸及安装

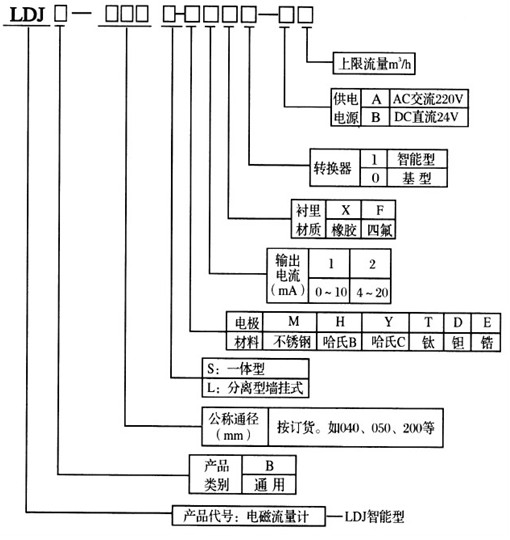

命名方法
