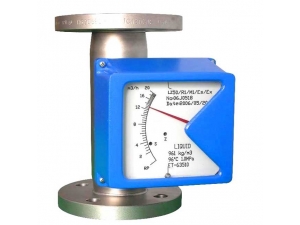

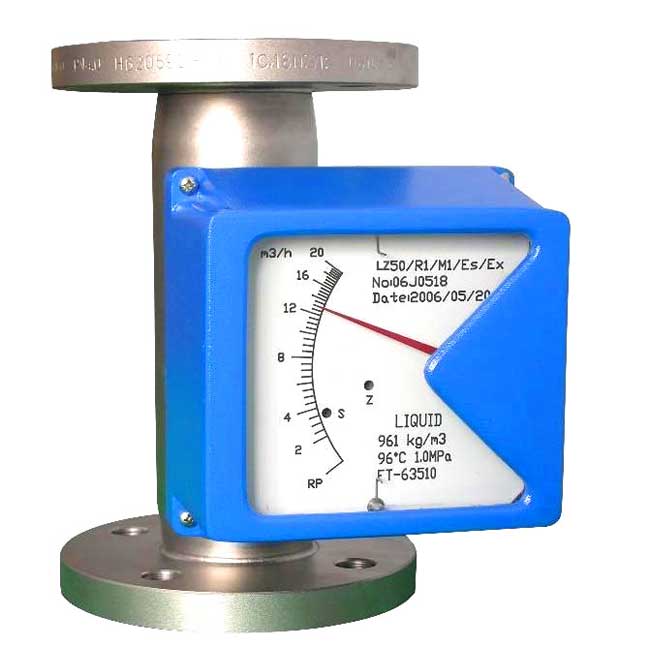

LZ系列金属管浮子流量计

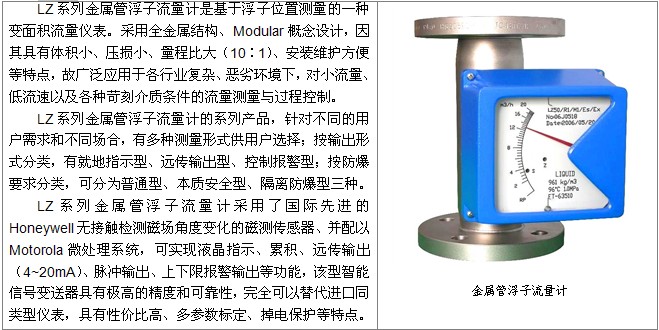

一、概述

　   LZ系列金属管浮子流量计的设计制作还考虑了用户工艺流向要求，有LZDH垂直安装式、LZZH上进下出安装式、LZDA侧进侧出安装式、LZDB底进侧出安装式、LZDM螺纹连接式、LZDR/L水平安装式等安装方式可选。

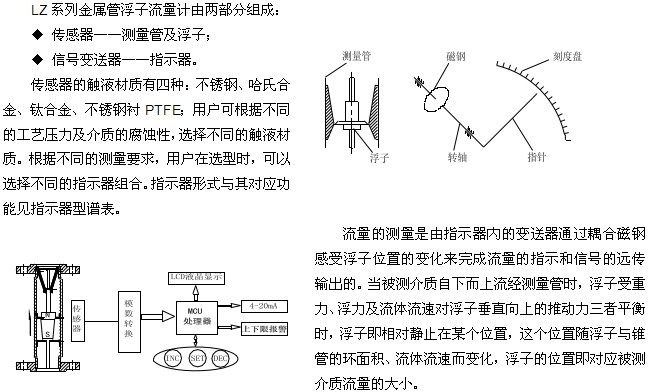

二、结构及原理

三、特点

◆ 模块化组合设计，维修方便，正常使用免维护；
◆ 单轴、非接触新型磁耦合结构，信号传输更稳定；
◆ 双行、大屏幕液晶显示瞬时、累计流量，可带背光；
◆ 智能型具有掉电保护、数据备份及恢复功能；
◆ 全金属结构，抗震、耐压、耐温、防腐；
◆ 短行程、总高250mm，设计安装更方便。

四、技术参数

测量范围  6~150000 L/h（水，20℃)
　　　　  0.05~4000 m3/h（空气，0.1013 MPa，20℃）
量 程 比  10∶1（特殊型20∶1）
准 确 度  1.5级（特殊型1.0级）
工作压力  DN15~DN50：4.0 MPa（特殊型25 MPa）
　　　　  DN80~DN100：1.6 MPa（特殊型16 MPa）
　　　　  夹套压力等级：1.6 MPa
介质温度  标准型：-80~220℃
高温型：300℃
衬PTFE型：≤85℃
环境温度  -40~120℃（电远传型≤65℃）
介质粘度  DN15：≤5 mPa.s（H15.1~H15.3）
              ≤30 mPa.s（H15.4~H15.9）
              DN25：≤250 mPa.s
              DN50~DN150：≤300 mPa.s
液晶显示  瞬时流量显示数值范围：0~50000
累积流量显示数值范围：0~99999999
输    出  标准信号：二线制4~20 mA
脉冲信号：最小间隔50 ms
报警信号：集电极开路，MAX100Ma@30VDC内部阻抗100
供    电  标准型：24VDC（10.8~36VDC）
交流型：220VAC（85~265VAC）
电池型：3.6@4Ah镍氢电池
连接方式  标准型：DIN2501法兰
特殊型：用户提供法兰标准
螺纹连接型：DIN11851或用户指定
　 电气接口  M20×1.5、PG11、1/2”NPT
整体高度  标准型：250mm（其他安装方式例外）
　 防护等级  IP65
防爆标志  本安型：Ex iaⅡCT3~6
隔爆型：Ex dⅡBT4

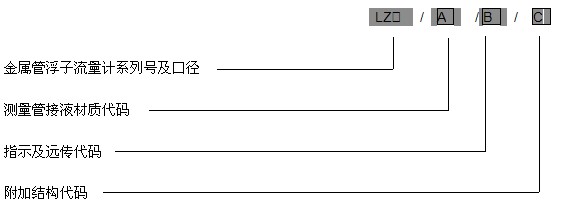

五、造型说明

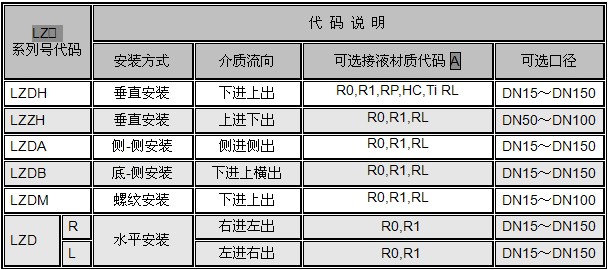

1）金属管浮子流量计系列号

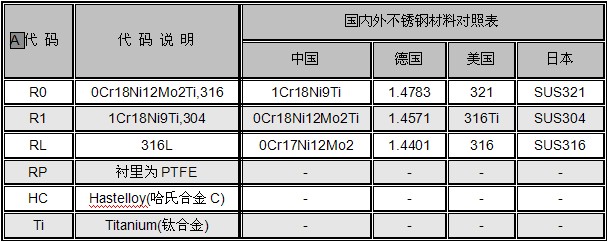

2）测量管接液材质代码

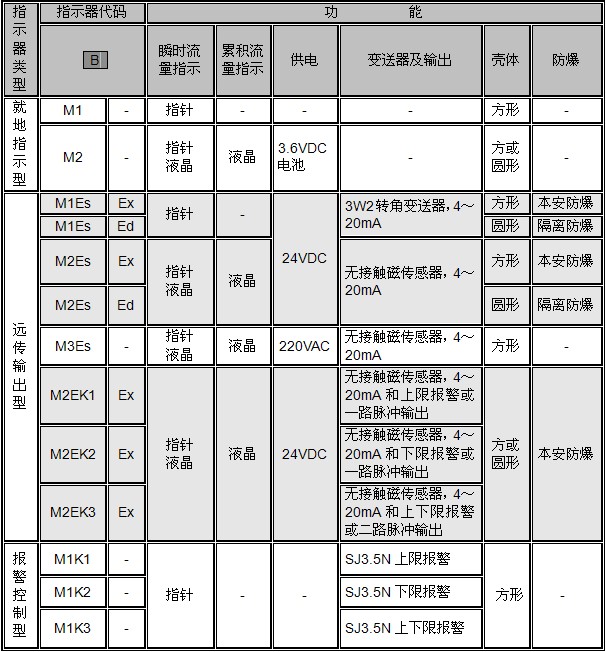

3）指示器代码型谱表

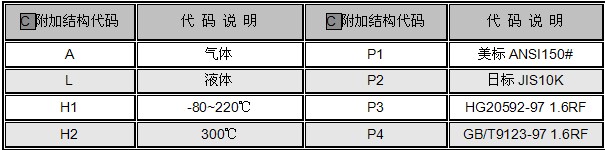

4）附加结构代码

注：附加结构代码为多选项。

六、外形尺寸及重量

        1) LZDH型

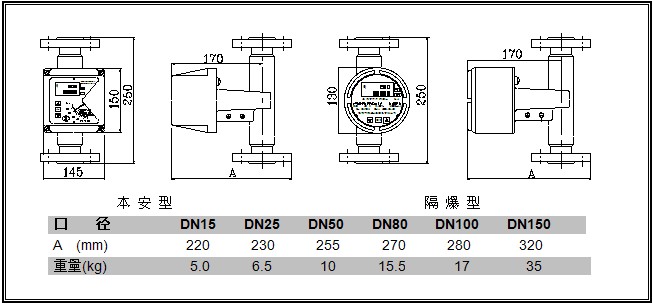

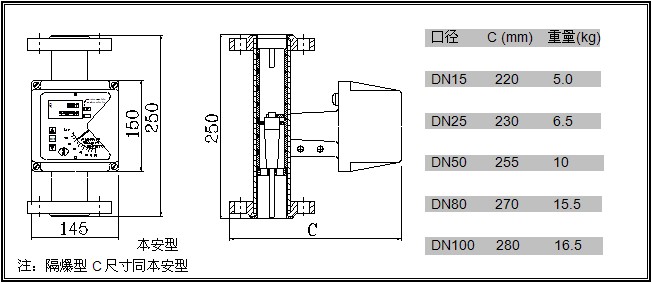

           a) LZDH（标准型）外形尺寸及重量

        b) LZDH（保温夹套型）外形尺寸及重量

       c) LZDH（内衬PTFE）型外形尺寸及重量

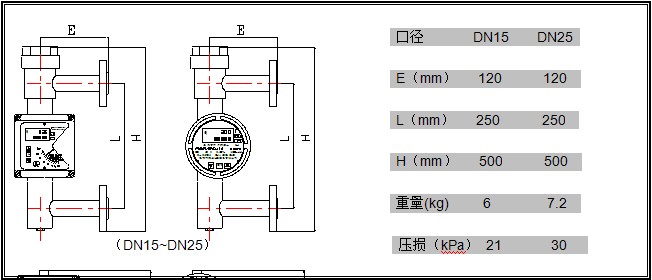

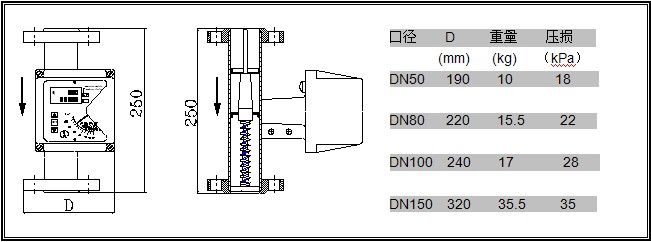

       2) LZZH型（上进下出）外形尺寸、重量及压损

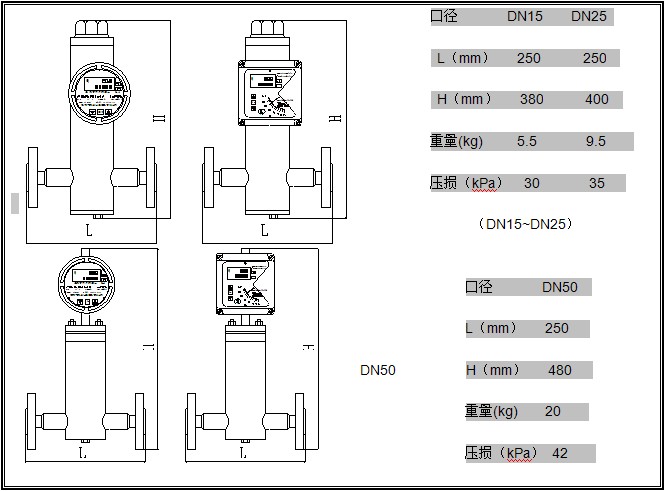

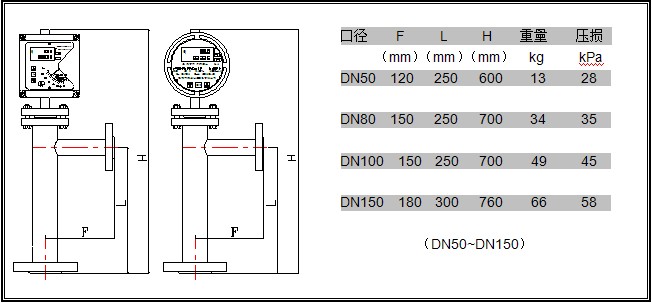

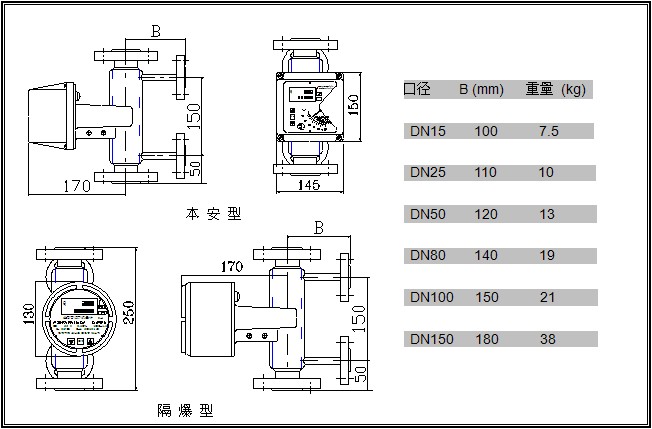

       3) LZDA（侧进侧出型）外形尺寸、重量及压损

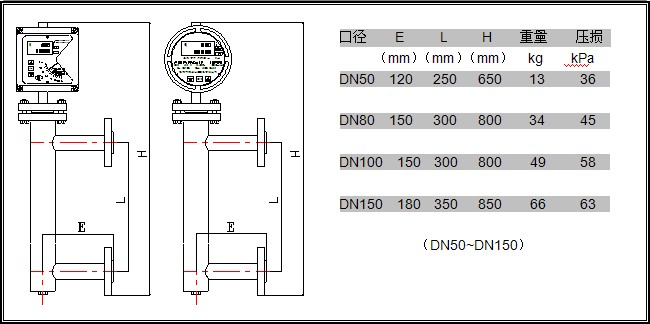

      4)LZDB （底进侧出型）外形尺寸、重量及压损

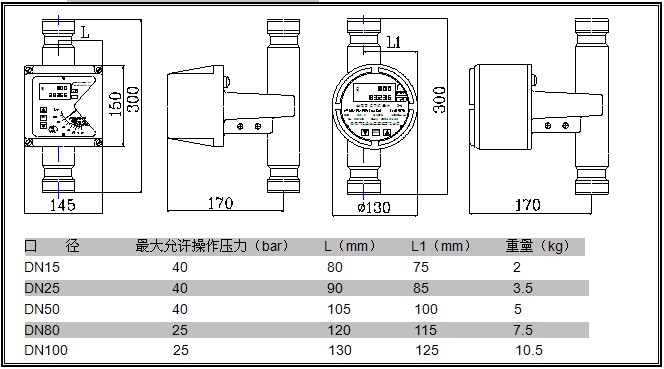

       5) LZDM（螺纹型/卡扣型）外形尺寸及重量

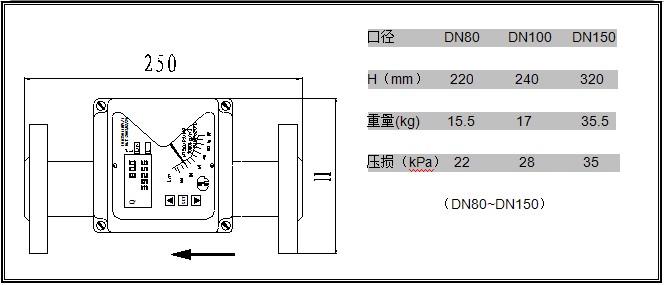

         6) LZD R/L（水平型）外形尺寸、重量及压损

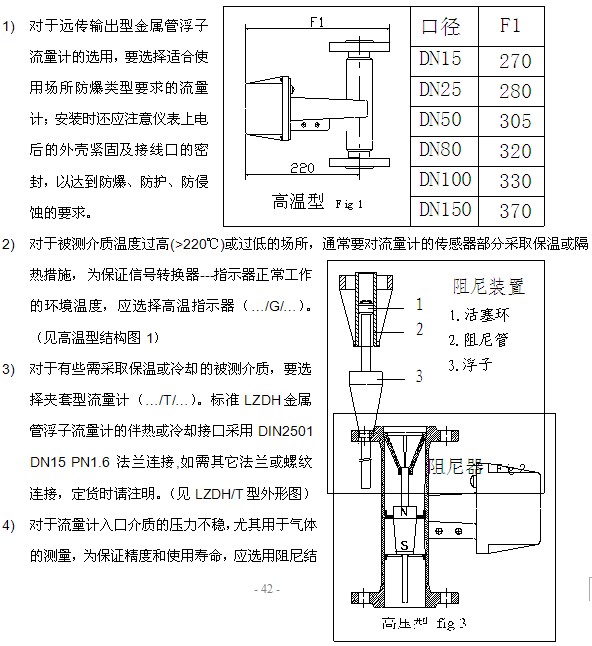

七、附加结构及安装说明

　　正确选用金属管浮子流量计及附加结构，对于系统的稳定运行及测量精度至关重要。在流量计的选型及安装中应特别注意以下几点：

构(…/Z/…)。（见LZDH/Z型结构图2）

5） 对于介质要求的压力等级较高，超过标准压力等级时，在选型时请选择高压型结构（…/G/…），

参见高压结构图3。高压型采用HG20595-2009 RF带颈对焊钢制管法兰。如采用其它标准，

定货时请注明。

6）流量计安装时要保证测量管的垂直度优于5%，且应加装旁路，便于维护和清洗而不影响生

产。

7）安装流量计的位置应保证入口有≥5DN的直管段，出口不≤250mm的直管段；如介质中含有

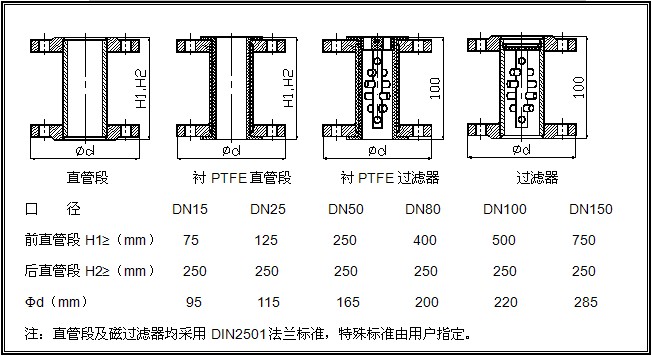

铁磁性物质，应在流量计前安装磁性过滤器。（见磁过滤器及直管段外形尺寸图）

8）测控系统中的控制阀，应安装在流量计的下游。用于气体测量时，应保证工作压力不小于流
量计压损的5倍，以使流量计稳定工作。
9）安装流量计前，应将管道内焊渣吹扫干净；安装时要取出流量计中的止动元件；安装后使用
时，要缓慢开启控制阀门，避免冲击损坏流量计。
10）对于LZDH标准型、LZD水平安装型金属管浮子流量计可以选择内置磁过滤器。内置磁过滤
器的LZDH标准型的总高为350mm。

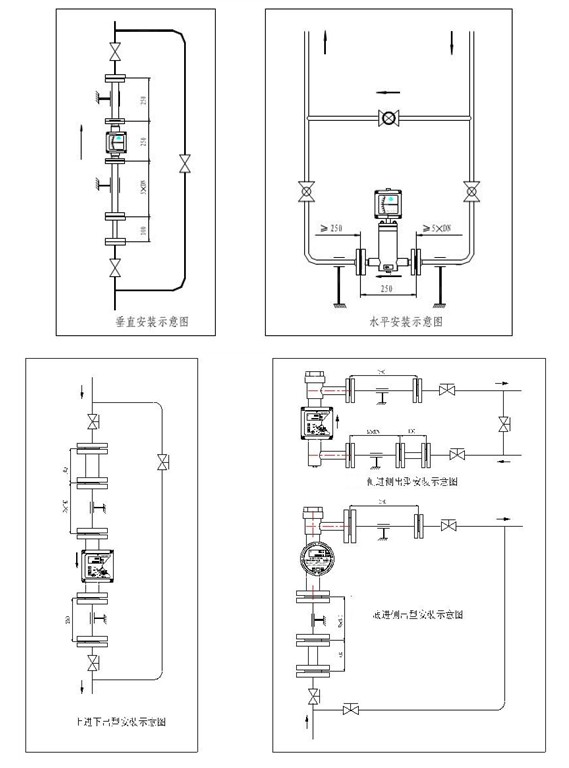

11）流量计安装示意图

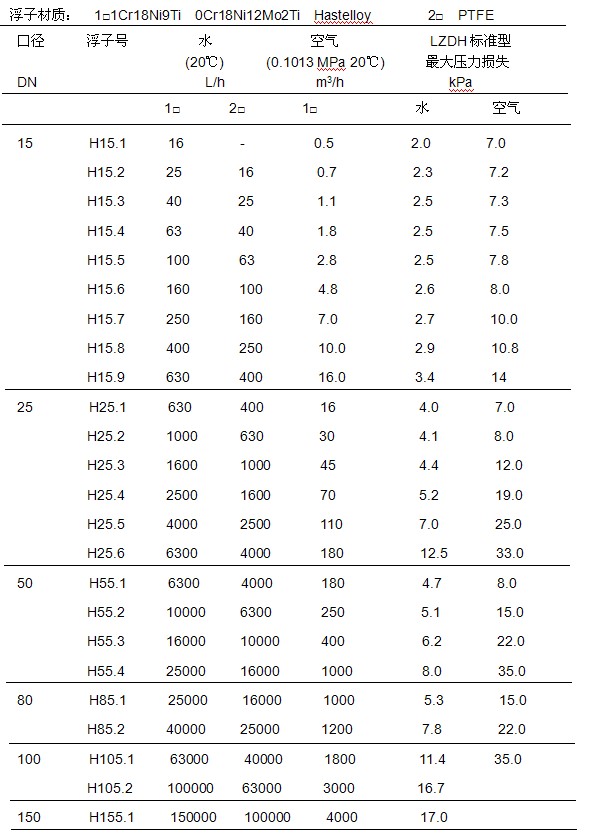

八、流量表
