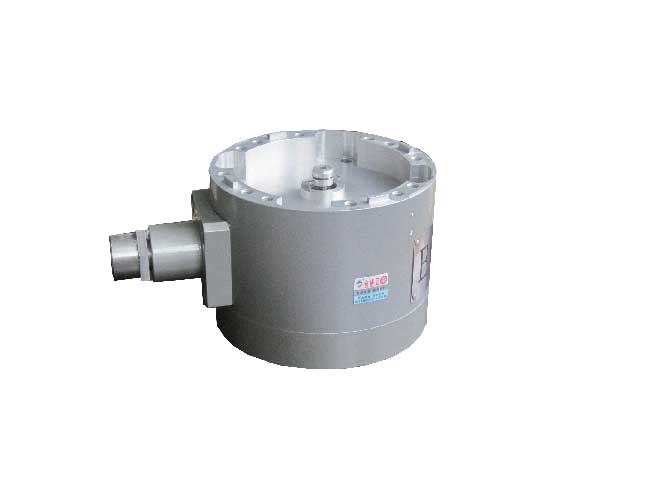

351A型脉冲发讯器

产品分类：流量计配套附件
点击次数:1967
更新时间:2013-07-12
【打印此页】【关闭】

详细信息：

流量计配套附件

一、LFI-800系列防爆型流量智能指示器
　　LFI-800系列防爆型流量智能指示器（简称智能电子表头）是与容积式流量计（双转子、椭圆等）配套使用的高精度、高可靠性的专用计量智能指示仪表。它具有大字段的汉字标准点阵显示，方便直观地显示瞬时流量、批量流量和历史总量，可以输出脉冲信号、脉冲当量信号、4~20mA标准电流信号，能够实现远距离流量积算或与其他二次仪表、计算机等配套使用。该智能指示器技术领先，性能稳定可靠，测量精度高，使用寿命长，适合与多种流量仪表配套使用。

主要技术指标

(1)显示方式：LCD汉字标准点阵液晶显示。
(2)显示有效单位及最小值：
　瞬时流量： X.XXXX    m3/h
　累积总量： XXX.XXX   m3
　批    量： X.XXXX    m3
    温    度： XXX.X     ℃
(3)显示规格：
　汉字标准点阵显示屏：97.5×32.5 mm（四行显示）
(4)输出方式：
　脉冲发讯器脉冲输出（传输距离1200m）

　　脉冲当量输出（L/P）（传输距离1200m）
　　 4-20mA输出（三线制）（传输距离＞1200m）
　(5)准确度：
　　脉冲计量误差：±1个脉冲
　　 4~20mA转换误差：≤±0.025%
　(6)工作环境温度：-20~70℃
　(7)电源：
       锂电池：3.6V
       外接电源：12~24V DC
　(8)防爆等级：
       隔爆型：dIIBT4，本安型：iaⅡCT4。
　　　

二、脉冲发讯器
用户根据自己的工况，可以选用仅有直读功能的流量计，也可以选用既有直读功能又有信号远传功能的流量计。流量计若要既有直读功能又有信号远传功能，可选配智能电子表头，也可选配机械表头加脉冲发讯器。
可供选用的脉冲发讯器有8591型、8592型、7671型、1871型、351Ad、351Ai型。一般情况下，9300、9400系列椭圆齿轮流量计配用8591型、8592型、7671型、1871型脉冲发讯器；双转子流量计配用351Ad、351Ai型脉冲发讯器，也可配用8591型、8592型、7671型脉冲发讯器。

8592型脉冲发讯器

防爆等级：Ex iaⅡCT4。
电源电压：DC 12V；DC 24V。任选一组。
最大工作电流：小于40mA。
输出脉冲：100脉冲／转。
输出脉冲幅度：0~9V矩形波（12V电源）
　　　　　　　0~18V矩形波（24V电源）。
脉冲时间响应：上升沿≤4μs，下降沿≤4μs。　轴转速：最大2000 rpm。
      转矩：0.05N·m。
      工作温度：-25~60℃。
      最大传输距离：1200m。
      最大传输距离电缆分布电容≤0.1μF，分布电感≤1mH。

351Ai型脉冲发讯器
     防爆等级：Ex iaⅡCT4。
　电源电压：DC 12V；DC 24V。任选一组。
　最大工作电流：小于50mA。
    输出脉冲：500脉冲／转。
    输出脉冲幅度：0~9V矩形波（12V电源）
　　　　　　　    0~18V矩形波（24V电源）。
　脉冲时间响应：上升沿≤4μs，下降沿≤4μs。
　轴转速：最大500 rpm。
    转矩：0.05N·m。
    工作温度：-10~60℃。
    最大传输距离：1200m。
    最大传输距离电缆分布电容≤0.1μF，分布电感≤1mH。

1871型脉冲发讯器(Pulse Transmitter Series 1871)
    触点功率：最大50VA，不超过250V或3A。
    防爆性能：美国STAHL标准一级一类D组。
    脉冲频率，输入轴1脉冲／转或10脉冲／转。
    开关型式：单刀单掷。
    触点电阻：500mΩ。
    起动时间：一般1ms。
    速率：0~50PPS。
