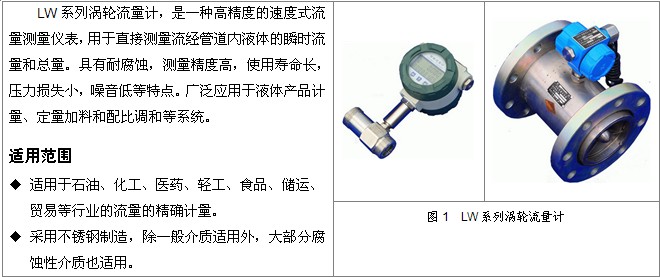

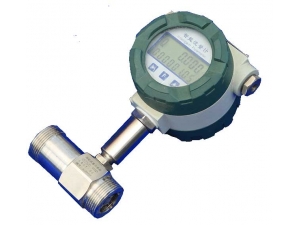

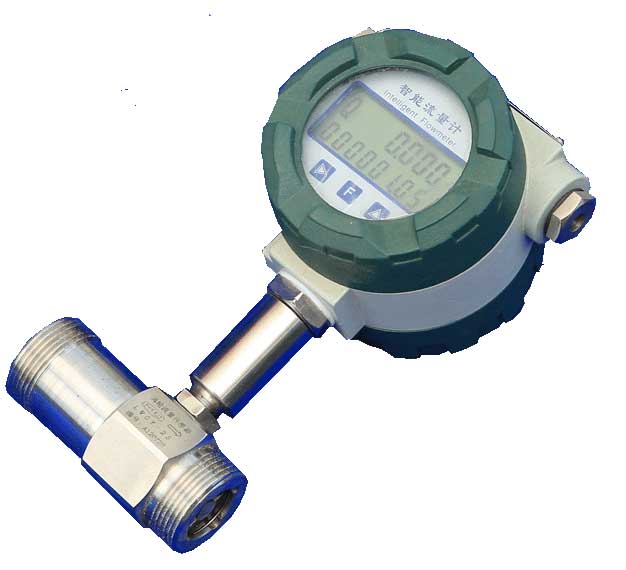

LW系列涡轮流量计

结构与工作原理

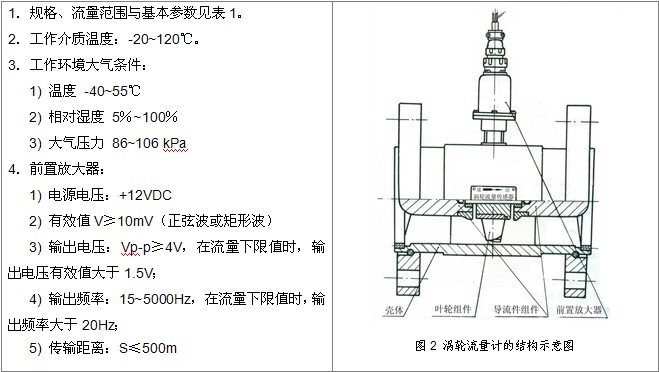

　　涡轮流量计的结构如图2所示。它主要由叶轮组件、导流体、壳体和前置放大器所组成。
　　当被测介质流过流量计时，流量计内的叶轮借助于流体的动能而旋转，导磁的叶轮即周期性的改变磁电感应系统中的磁阻值，使通过线圈的磁通量发生变化而产生脉冲电讯号，经前置放大器放大后，送到显示仪表实现流量测量。
　　在测量范围内，叶轮的转速与流量成正比，而信号脉冲数则与叶轮的转速成正比，所以测得脉冲总数N后，除以仪表常数（脉冲/升），便得总流量V（升）。

规格和技术指标

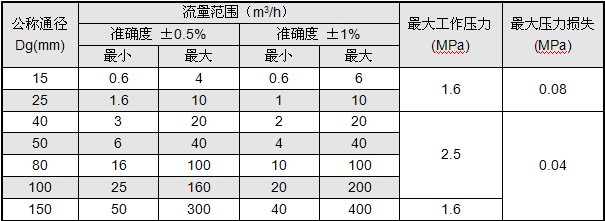

表1 规格和技术参数

注：如需要更高工作压力的流量计，可在订货协议中提出。

流量计的安装
    1．涡轮流量计的安装分螺纹连接和法兰连接两种。公称通径Φ25mm以下的采用圆柱管螺纹连接，Φ40mm以上的采用法兰连接。流量计外形及安装尺寸见图3和表2。

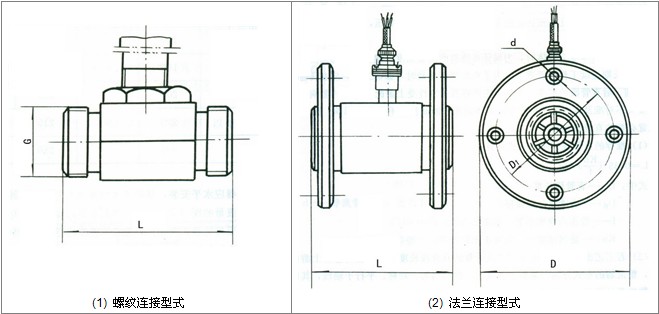

图3 外形及安装尺寸示意图

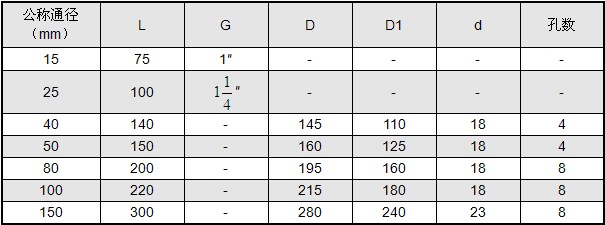

表2 外形及安装尺寸

　　2．流量计应水平安装，流体的流动方向应与流量计的流向标志一致。
　　3．调节流量的阀门应位于流量计的下游，使介质充满流量计内部腔体。
　　4．为确保流量计正常工作，提高流量计的寿命，在流量计前的管道上应安装过滤器，过滤网目数按通径大小为20~60目。
     5．对于某些易气化的液体，在流量计下游应有足够的背压，以保证流经流量计的介质全部为液体状态。
     6．当被测液体混有气体时，为保证流量计的测量精度，建议在流量计前安装消气器。

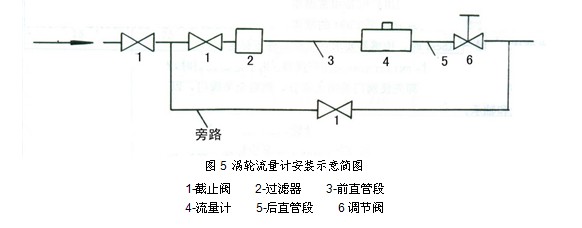

     7．在长期连续工作的管道上，为了在检修流量计时不影响工作，应在流量计处设置旁路。

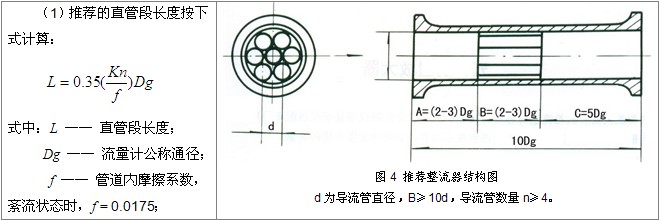

　  8．前、后直管段的要求：由于涡轮流量计的特性受上游配管条件的影响，如阀门、泵、弯头、接头不对准及其它阻力所产生的液体涡流和断面流速不均匀的影响，因此在流量计的上游应配置必要的直管段或整流器。

     Kn —— 旋涡速度比，取决于配管条件，一般取Kn = 1～2。
    （2）若工艺流程不允许有上述公式计算的直管段长度，则可在流量计上游装整流器代替直管段，整流器的形式为一束管子或直片，排列均匀、对称、平行于轴线，其结构尺寸参数推荐参考图4。
    （3）流量计下游直管段长度至少为5Dg（公称通径）。
