GXG系列消气过滤器

规格和性能参数

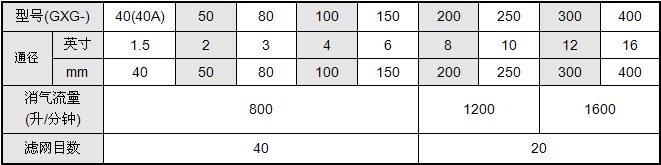

表1  规格、消气能力和滤网目数

◆ 工作压力：2.0MPa。
◆ 工作温度：-18～110℃。
◆ 介质密度：≥0.58g/cm3。
◆ 压力损失：＜0.05MPa（粘度＜5mPa.s）。


外形与连接尺寸

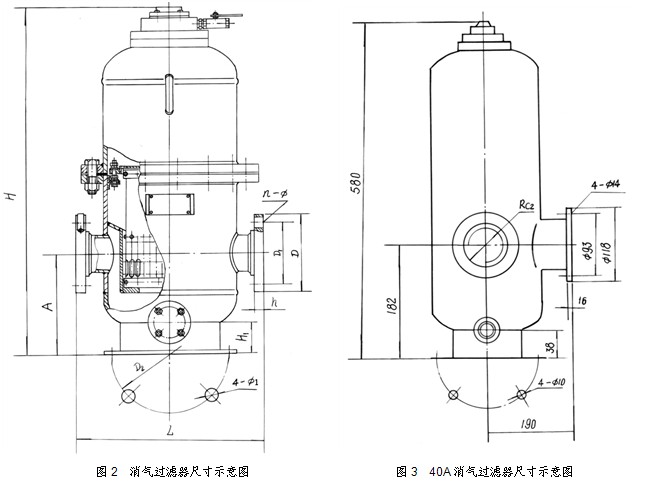

　　消气过滤器外形及连接尺寸见图2、图3和表2。连接方式为固定法兰连接和螺纹连接。其过滤部分采用反吹式结构，有自动冲刷过滤网功能，较篮式结构更易于排污排渣。
　　排污结构：DN40/40A、DN50排污口为M16油塞结构；DN80~DN400排污口为法兰结构，其中DN80~DN150排污口径为Φ25mm，DN200~DN300排污口径为Φ40mm，DN400排污口径为Φ50mm。
　　法兰标准为GB/T9116-2010(2.0MPa)，该标准与HG20616-2009标准一致，属美洲体系。用户若另选法兰标准，也可提供。

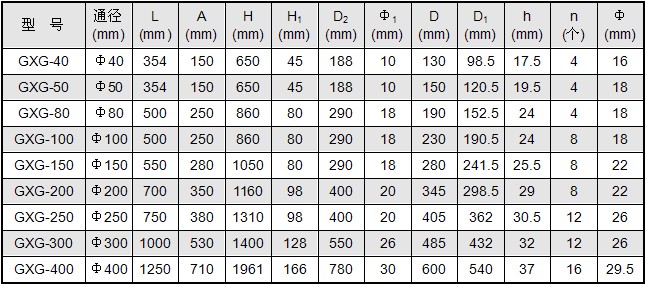

表2 消气过滤器外形及连接尺寸
