GCG、GCB系列液体过滤器

规格和性能参数


◆  公称通径：见表1。
◆  工作压力：2.0MPa；5.0MPa。
◆  工作温度：-50～315℃。若用户介质和工艺有保温要求，可选择带保温夹套的过滤器。
◆  粘度范围：0.1～6000mPa.s。
◆  压力损失：＜0.05MPa﹙粘度＜5mPa.s﹚。
　　　　　　 Φ15～Φ80铸造型过滤器压力损失与流量关系曲线见图3。
◆  滤网目数：20目、40目、60目、80目（见表1）；滤网材质为不锈钢。


外型与连接尺寸

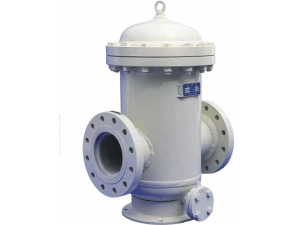

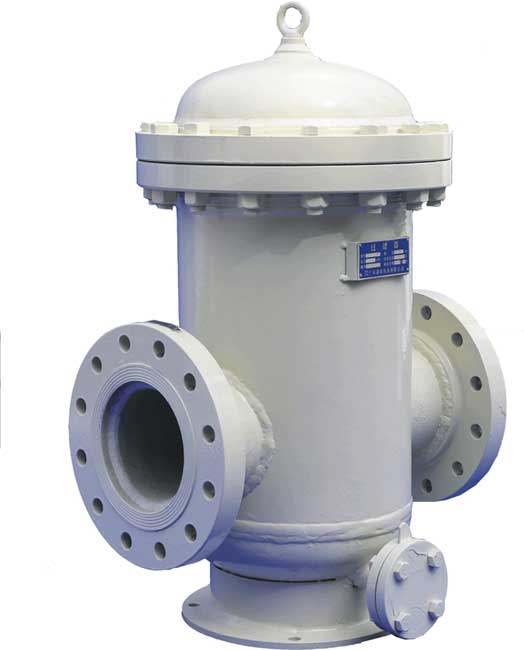

　　过滤器有铸造Y型、铸造U型和焊接U型三种结构，其中焊接U型为反吹式结构，有自动冲刷过滤网功能，较篮式结构更易于排污排渣。其外形尺寸见图4和表1。
　　过滤器连接方式：DN15～80铸造型为活动法兰连接；DN100～150铸造型及DN40～400焊接型为固定法兰连接。法兰连接尺寸见图4和表2。
　　排污结构：DN40～DN150铸造型过滤器和DN50焊接型过滤器的排污口为M16油塞结构；DN80~DN400焊接型过滤器的排污口为法兰结构，其中DN80~DN150排污口径为Φ25mm，DN200、DN250、DN300排污口径为Φ40mm，DN400排污口径为Φ50mm。
　　法兰标准为GB/T9116-2010(2.0MPa)，该标准与HG20616-2009标准一致，属美洲体系。用户若另选法兰标准，也可提供。

表1  过滤器外形尺寸

表2  过滤器法兰基本尺寸
