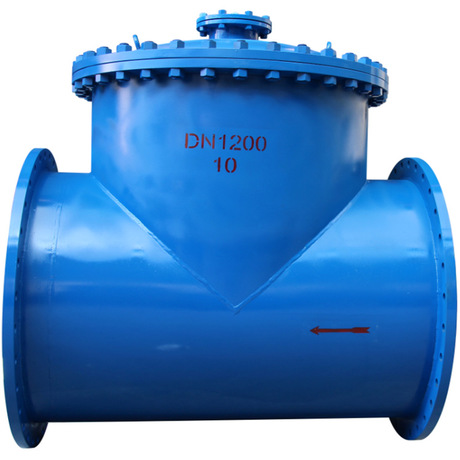

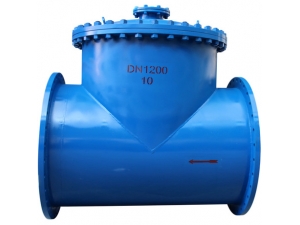

T型过滤器外形上像字母"T"型,所以我们叫做T型过滤器。T型过滤器是除去液体中少量固体颗粒的小型设备,可保护设备的正常工作,当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护极为方便。
技术参数
1、适合物料;
a、 化工、石油化工生产中的弱腐蚀性物料,如:水、氨、油品、烃类等;
b、 化工生产的腐蚀性物料,如烧碱、纯碱、浓稀硫酸、碳酸、醋酸、酯酸等;
c 、制冷中的低温物料,如:液甲烷、液氨、液氧及各种制冷剂;
d、 轻工食品、制药生产中有卫生要求的物料,如:啤酒、饮料、乳制品、粮浆医药用品等
2、过滤精度:10-480目(一般通水网为18-30目/cm2,通气网为40-100目/cm2,通油网为100-480目/cm2。)
3、工作温度:-50--200℃
4、公称通径:DN50-DN1200mm
5、公称压力:PN≤1.6Mpa(其它工作压力可按用户要求设计)
6、法兰标准:GB81-59(也可按用户要求制造)
7、壳体材质:碳钢、304、304L、316、316L
8、密封材料:聚四氟乙烯、丁腈橡胶、耐油石棉胶
安装与使用
T型过滤器可水平或垂直安装,但应注意水流方向与外壳箭头方向应一致,垂直时要求水流方向是自上而下。

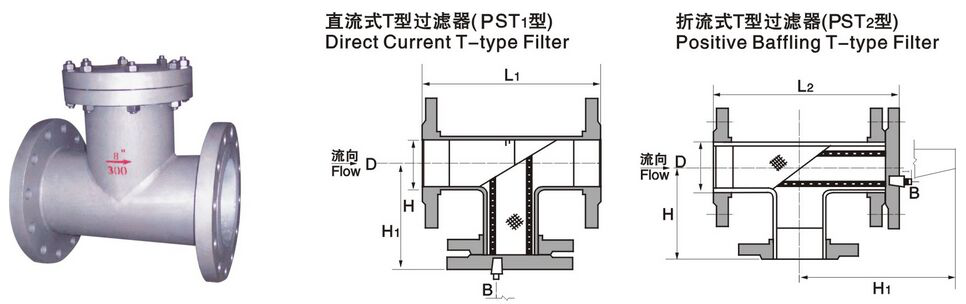

DN | L | H | H1 | 有效过滤面积m2 |
50 | 278 | 166 | 306 | 0.0039 |
65 | 314 | 187 | 348 | 0.0053 |
80 | 342 | 205 | 384 | 0.0079 |
100 | 418 | 246 | 473 | 0.0133 |
125 | 460 | 270 | 529 | 0.0204 |
150 | 500 | 292 | 581 | 0.0273 |
200 | 588 | 340 | 694 | 0.0462 |
250 | 690 | 398 | 281 | 0.0699 |
300 | 792 | 452 | 949 | 0.1001 |
350 | 852 | 485 | 1023 | 0.1205 |
400 | 970 | 547 | 1166 | 0.1585 |
500 | 1148 | 642 | 1372 | 0.2438 |
订货须知
1、T型过滤器连接管道的公称通径,法兰标准和压力等级; 如果为异端需注明DN(大端)x DN,(小端)
2、设计压力(或最大操作压力);
3、设计温度(或最大操作温度);
4、介质性能:
5、选用的壳体材质和滤芯的材质;
6、有特殊要求请写明:
7、T过滤器型式;
8、用户亦可根据本说明书中标记方法一节中介绍的标记方法,直接选够产品。
